射頻導納料位計是一款從根本上實現了智能化 的射頻導納物位計。該系列產品是基于射頻導納原理設計的產品，具有穩定性高、測量準確、應用場合**等優點。 相比傳統的射頻導納物位計，本系列產品采用模塊化設計， 配有液晶調試模塊，無需使用任何外圍輔助設備，能夠自動 獲取并顯示被測物位當前值，為用戶提供更可靠的測量數據； 液晶調試模塊具有調試和顯示的雙重功能，用戶能夠簡潔直 觀地讀取所需的各項數據，方便了調試。

典型應用 電廠：煤堆、原煤倉、燃料倉、蓄水池、廢氣凈化罐、倉泵、灰庫、油箱等； 油田：原油或成品油儲罐、三相分離器、沉降罐、污水罐及油水界面、鉆探泥漿罐等； 化工：原油蒸餾塔、原料和中間料倉、反應罐、氨水罐、固體料倉、分離器等； 冶金：礦石料倉、礦石粉碎機、原料倉、輔料倉、高爐、氧化鋁粉倉、電解池緩沖罐等； 水泥：石料倉、生料倉、水泥倉、煤粉倉、爐渣存儲倉等； 水處理：蓄水池、污水池、水處理罐、沉淀池、深井、飲用水網絡等；

造紙：原料倉、儲料塔、干燥鼓、化學物料存儲倉等； 其他：采石場、食品、制藥、環保、造船等行業等；

特點參數

智能化：自動調整工作量程，并配指示燈顯示，系統出錯自查功能，配指示燈顯示， 無可動部件水平安裝時精度非常高，測量粘稠性物料是該儀表的優勢；

抗 掛 料：電路設計提高了抗掛料性能；

供電范圍：DC24V 100mA和AC220V 50/60HZ；

繼電器容量：DPDT，220VAC，5A無感3A有感；

適應性：探頭使用溫度范圍-184℃?260℃，電路部分耐溫-40℃?80℃；

靈敏度：小于0.3PF；

延時可調：0-60秒；

穩定性：高穩定性輸出，耐飛灰、落料、水汽、結晶、結蠟影響；

免維護：無活動、無易磨損部件，無需經常清潔、保養、調試；

易操作性：面板式設計理念，正常安裝完成后，儀表自動標定工作點并運行方便的電氣連接，提高了操作人員工作效率。

防爆等級：本安型ExiaIICT4-CT6、隔爆型ExdIICT4-CT6。

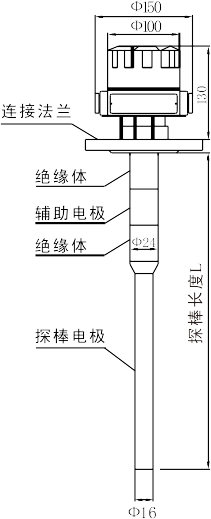

射頻導納料位計外形尺寸圖

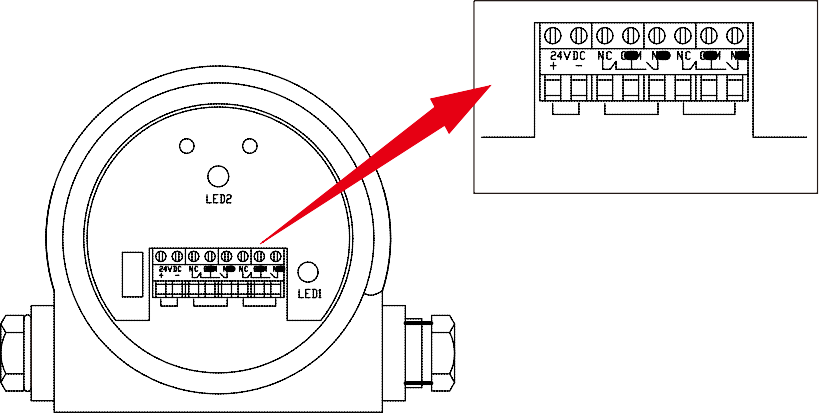

接線端子圖

儀表調試

儀表出廠前已作全性能的調試，但經過長途運輸或長期庫存后，在交付使用前仍 需對一些主要性能進行檢查。

1、零點設置：將液位設置到欲設定的零點位置(比如空罐狀態)，等待液位穩定10-20秒后，按下零點按鍵5S以上，待綠色發光管閃爍，松開按鍵，零位設置完畢。

2、滿度設置：當液位達到設置報警點，待液位穩定10-20秒后，按下量程按鍵5秒以上，待綠色發光管停止閃爍且熄滅，松開按鍵，滿度設置完畢。

3、初始化設置：在斷電情況下長按FULL位鍵然后通電，綠燈閃一下后松開FULL鍵， 然后進行零位跟滿位設置。

注：零點和量程設置不分先后順序，互不影響。如先按量程后按零點，則綠色LED燈會 一直閃爍，這不影響測量。
