防腐型浮球液位計是一種插入式液位儀表。由磁干簧管、精密電阻和放大變換電路組成。當液位計磁性浮子的磁力作用到某一位置的干簧管時，該干簧管閉合，使放大變換電路輸出與被測液位高低相對應的電流值，隨著液位的高低變化，放大變換電路將液位高低轉換成線性的4～20mADC信號輸出，以實現對液位信號的傳送或控制。
浮球液位計適用于工業和民用建筑水塔、水池、水箱、集水坑和工業槽罐等測量各種介質的液位，**應用于液位、化工、冶金、電力、造紙、食品及工業污水處理等部門。
技術指標：
液位計總長：≤6000mm
測量范圍：H≤5500mm
安裝高度：L≤5700mm L-H≥200mm不銹鋼導桿的液位計總長大于6000mm時可分段供貨。
液位計準確度：±1.5%(測量高度H＞1000 mm) ±2.5%(測量高度500 mm≤H≤1000 mm)。
液位計電源：24VDC (4～20mA兩線制)
輸出負載：0～500Ω
接線盒外殼防護：IP65
測量介質溫度：常溫（-20～80℃）
防腐型浮球液位計結構原理：
由液位傳感器和智能HART板(電流轉換器)兩部分組成，浮球與液位同步變化，控制干簧管吸合斷開，從而使傳感器內電阻成線性變化，再由轉換器將電阻的變化轉換成4~20mA標準電流信號并疊加HART數字信號輸出。
特點：
防腐型浮球液位計選型：

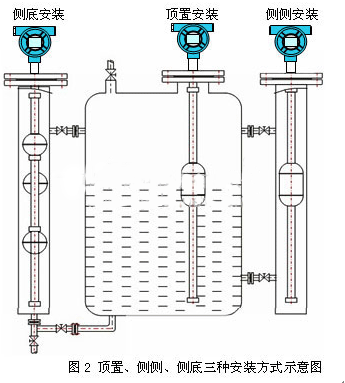

防腐型浮球液位計安裝與使用：
1.UQK-01/02/03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下凸面法蘭。
2.UQK-01/02型浮球液位控制器為水平方向安裝，UQK-03型浮球液位控制器為垂直方向安裝。
3.UQK-02型浮球液位控制器的動作范圍的整定屬有極調整，*大動作范圍為550mm.
4.UQK-03型浮球液位控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝。UQK-03型浮球液位控制器的動作范圍的整定為無極調整，*大動作范圍為1000mm
5.UQK-01/02/03型浮球液位控制器的控制器為非防水型結構，不宜在露天、室外場合使用。
6.浮球液位控制器在安裝時應使金屬外殼可靠接地（一般可連接在法蘭上），以確保用電安全。
7.被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。不適用于對黃銅、不銹鋼等材料有較強腐蝕作用的介質。
8.使用中的儀器應定期進行檢查。
9.浮球液位控制器的浮球材質為不銹鋼，其余為鋁材。
特點：
1、 智能電子部件由一塊主機板和一塊液晶屏組成；
2、 可就地按鍵調整*程和零點；
3、 可用HART通訊手操器或微機與本智能儀表進行雙面通訊而不中斷輸出信號，適合防爆或不方便拆裝儀表場所對儀表的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問或改；
4、 在采用HART協議的分散控制系統中同主機進行雙向通訊；
5、 帶有EEPROM，不因斷電丟失數據。
技術參數：
測量范圍 | L≤6000mm |
介質溫度 | ≤120℃ |
介質比重 | ≥0.8（浮球φ75）；<0.8（浮球φ95）特殊可訂做 |
容器法蘭 | DN80、DN100 HG20593-97（FM） |
壓力等級 | 0.6—2.5MPa |
輸出信號 | 4—20mA.DC |
供給電源 | 24V.DC±5% |
測量精度 | L=500-1000mm，≤±1.5%FS，>1000mm，≤±1.0%FS |
負載電阻 | 0-750Ω |
防爆標志 | ib II CT5 |
關聯設備 | JHA-B |
型 號 | 代 碼 | 說 明 | |||||
XT-UQK | -□ | -□ | -□ | □ | □ | □ | |
量程（mm） | 量程500mm＜H＜5500mm | ||||||
介質密度 | kg/m3 | 密度＞0.7 | |||||
安裝方式 | -0 | 支架安裝 | |||||
-1 | DN80 PN0.6 | ||||||
-2 | DN100 PN0.6 | ||||||
-T | 特殊說明 | ||||||
材質 | 1 | 304 | |||||
2 | 316 | ||||||
3 | PP（常壓） | ||||||
輸出信號 | 1 | 電流4~20mA輸出 24VDC供電 | |||||
T | 特殊要求 | ||||||
顯示方式 | N | 不帶現場顯示功能 | |||||
LED | 帶現場顯示功能 | ||||||
1.UQK-01/02/03型浮球液位控制器采用非標凸面法蘭與被控容器相連接，用戶在安裝時應配置相應的下凸面法蘭。
2.UQK-01/02型浮球液位控制器為水平方向安裝，UQK-03型浮球液位控制器為垂直方向安裝。
3.UQK-02型浮球液位控制器的動作范圍的整定屬有極調整，*大動作范圍為550mm.
4.UQK-03型浮球液位控制器在安裝時，因其浮球直徑大于法蘭孔直徑，故容器蓋應為可拆裝。UQK-03型浮球液位控制器的動作范圍的整定為無極調整，*大動作范圍為1000mm
5.UQK-01/02/03型浮球液位控制器的控制器為非防水型結構，不宜在露天、室外場合使用。
6.浮球液位控制器在安裝時應使金屬外殼可靠接地（一般可連接在法蘭上），以確保用電安全。
7.被控介質不應含有導磁雜質，并且液面的波動頻率不能太大。不適用于對黃銅、不銹鋼等材料有較強腐蝕作用的介質。
8.使用中的儀器應定期進行檢查。
9.浮球液位控制器的浮球材質為不銹鋼，其余為鋁材。
